USR-DR185異地組網實現西門子1214c遠程下載示例

一、資料下載

USR-DR185說明書下載鏈接：http://www.imbacareer.com.cn/Download/1360.html

USR-DR185規格書下載鏈接：http://www.imbacareer.com.cn/Download/1374.html

二、硬件連接

1、所需物品

USR-DR185 1臺

配套R(shí)J45配件 1個

電腦 1臺

西門子1214C 1臺

2、硬件連接

DR185上電，網口直連PLC。

設置DR185和PLC的參數時，設備先直連電腦。

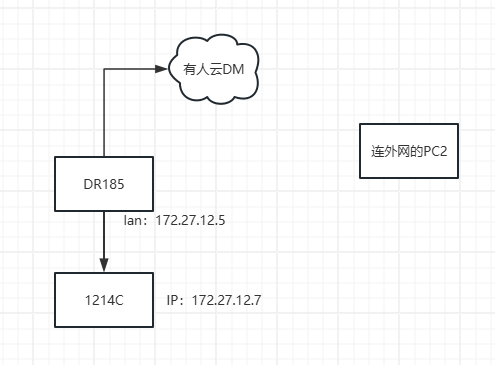

拓?fù)鋱D如圖：

三、產品參數設置

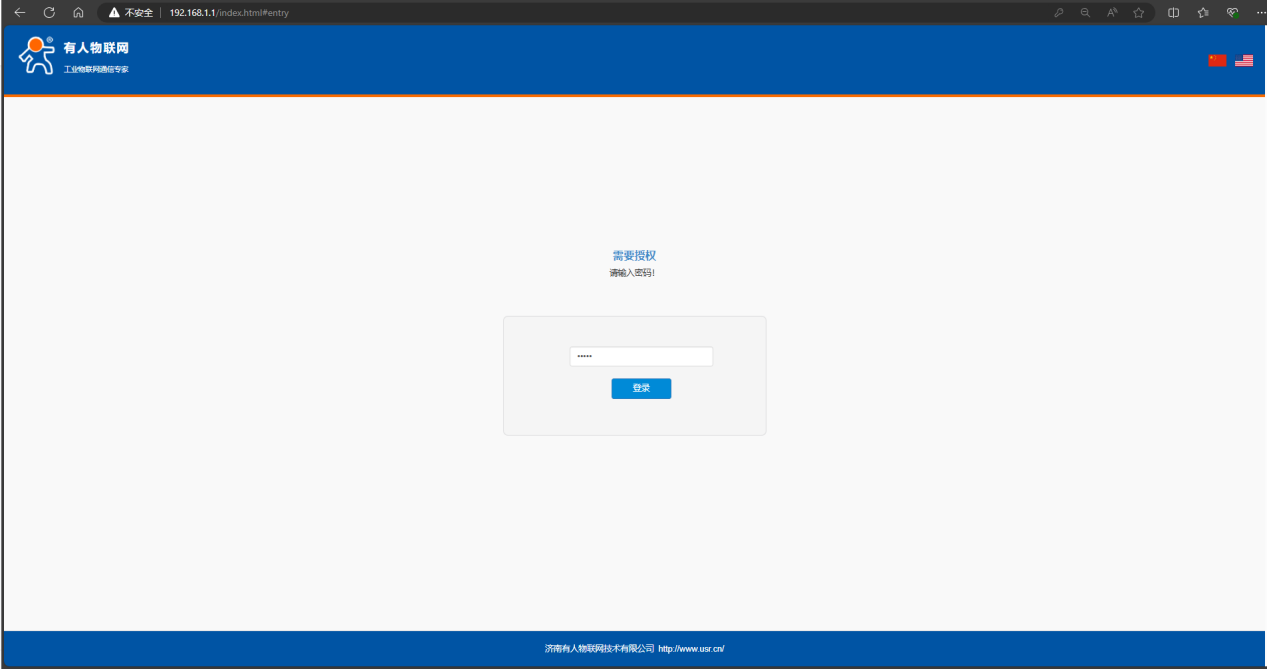

1、打開瀏覽器輸入默認lan 192.168.1.1進入內置網頁。登錄密碼為admin。

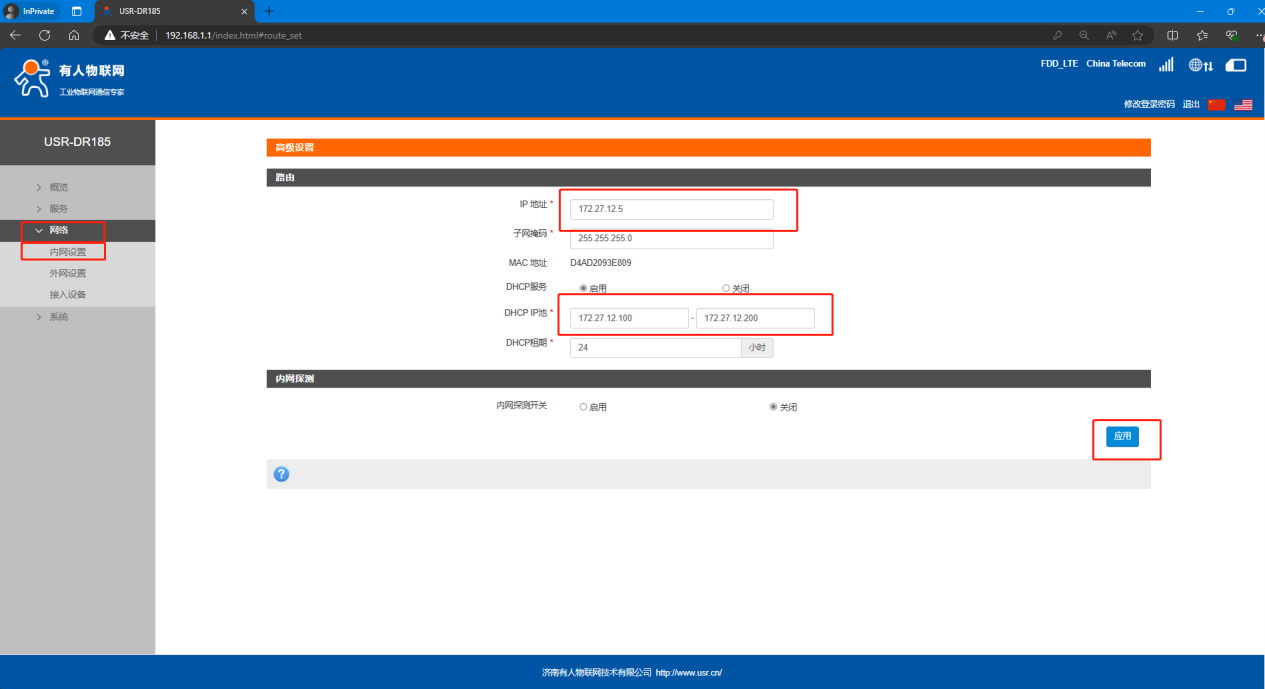

2、修改lan口IP，這里根據需求設置，無其他要求可以使用默認IP。在網絡--內網設置，修改IP地址和DHCP IP池，因?yàn)镈M組網設置終端時為固定IP，所以終端建議設置為靜態IP，這里的DHCP服務可以關閉。設置完點擊應用，斷電重啟。

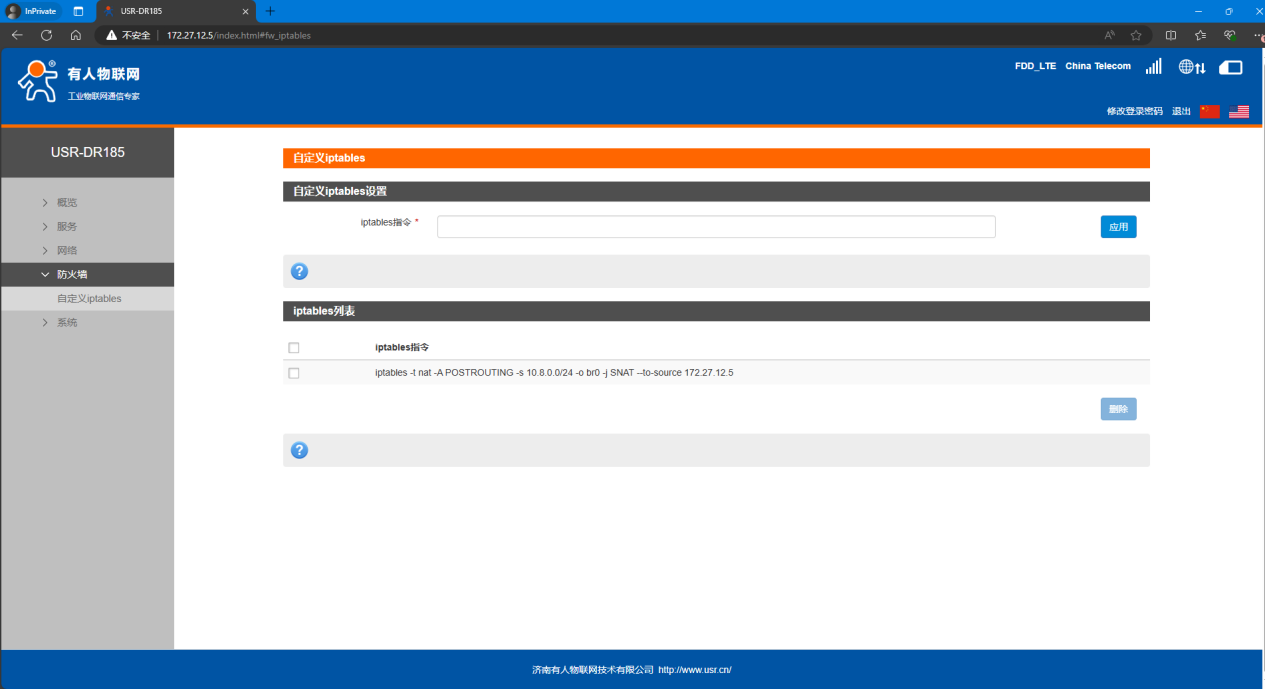

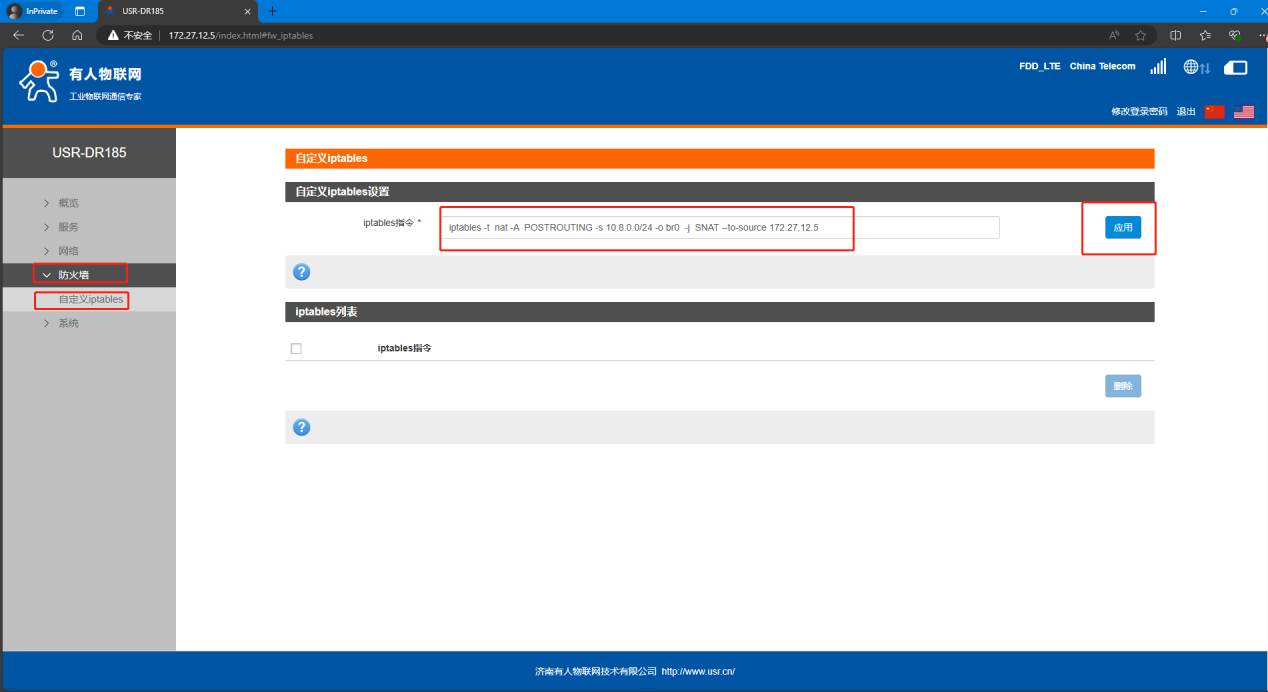

3、在防火墻--自定義iptables里添加SNAT指令。臨時固件支持，常規固件近期也會上架。

指令為：iptables -t nat -A POSTROUTING -s 10.8.0.0/24 -o br0 -j SNAT --to-source 172.27.12.5

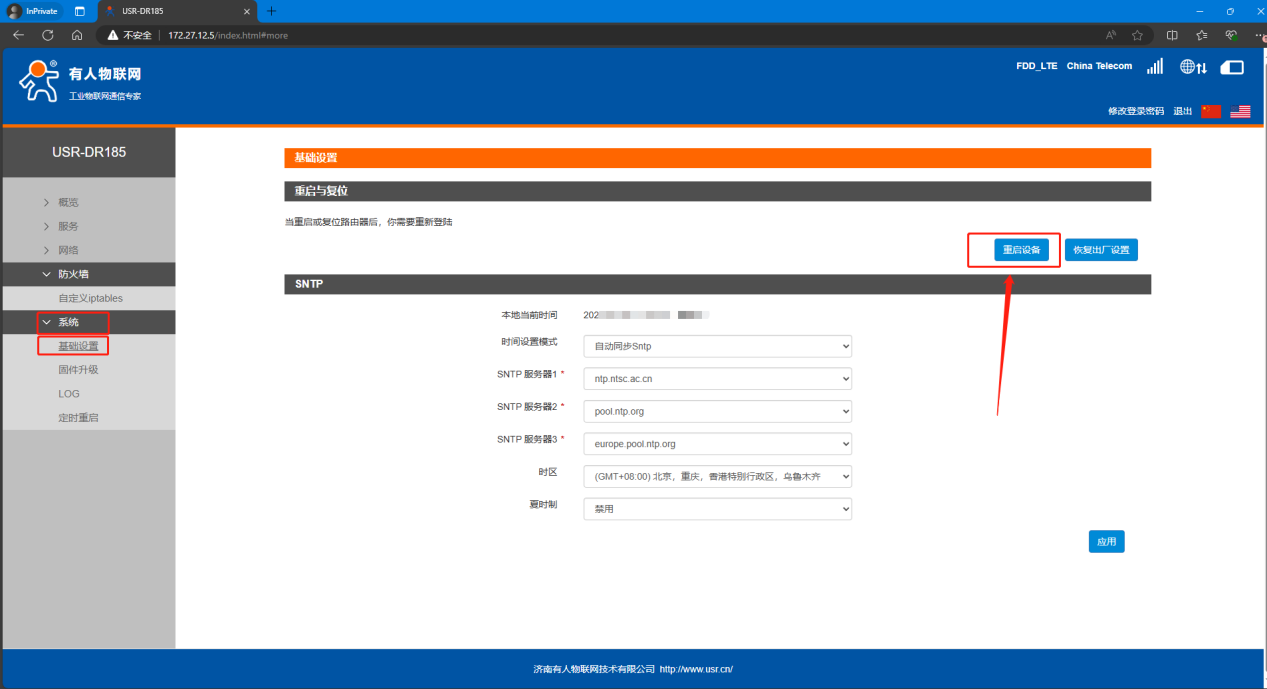

設置完重啟生效。

4、把DR185添加到有人云上。

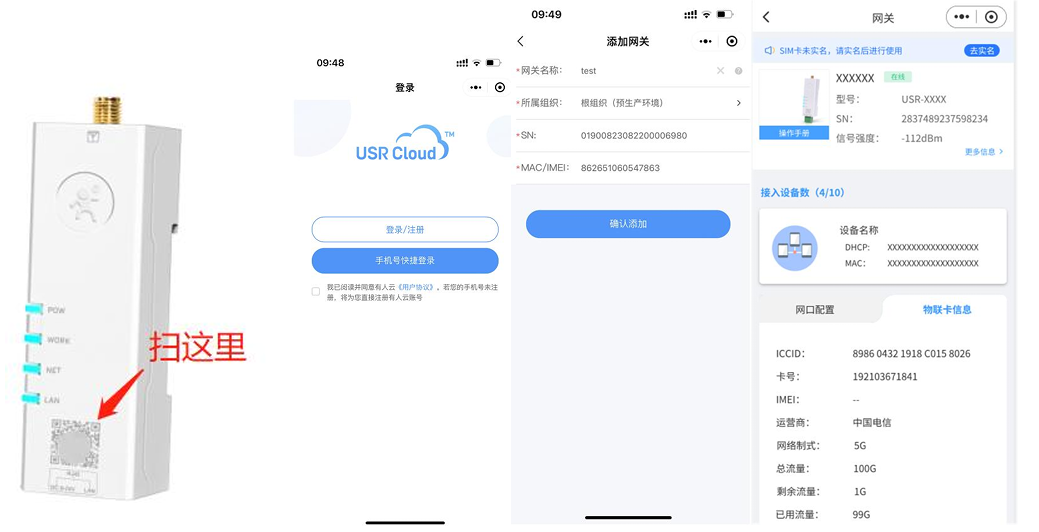

設備支持掃碼添加，手機微信掃描設備正面的二維碼；首次進入小程序請先點擊“注冊/登錄”；用戶注冊（如已注冊過有人云賬號可跳過注冊步驟，使用有人云賬號登錄）；使用“手機號快捷登錄”進行登錄。跳轉至“添加網關”界面（如圖左3），自定義網關名稱、選擇所屬組織后，其他相關信息自動補齊，點擊“確認添加”，網 關添加成功將自動跳轉至網關詳情界面（如圖左4）； ⑥選定網關進入其詳情界面，可對其進行查看/管理及SIM卡業務辦理。 注：如再次掃描已添加在本賬號的網關機身二維碼，將自動跳轉至網關的詳情界面。

5、登錄電腦版本有人云（cloud.usr.cn），添加DM組網，首次使用需要提交申請，提交申請后可立即使用。

對等網絡：可實現站點與站點之間的終端任意互通。

星型網絡：可實現中心站點與子站點之間的終端任意互通，子站點與子站點及其終端之間不可互通。

說明：路由器設備稱之為站點，PC 和手機端工具為站點用戶，路由器連接的子設備稱之為終端。

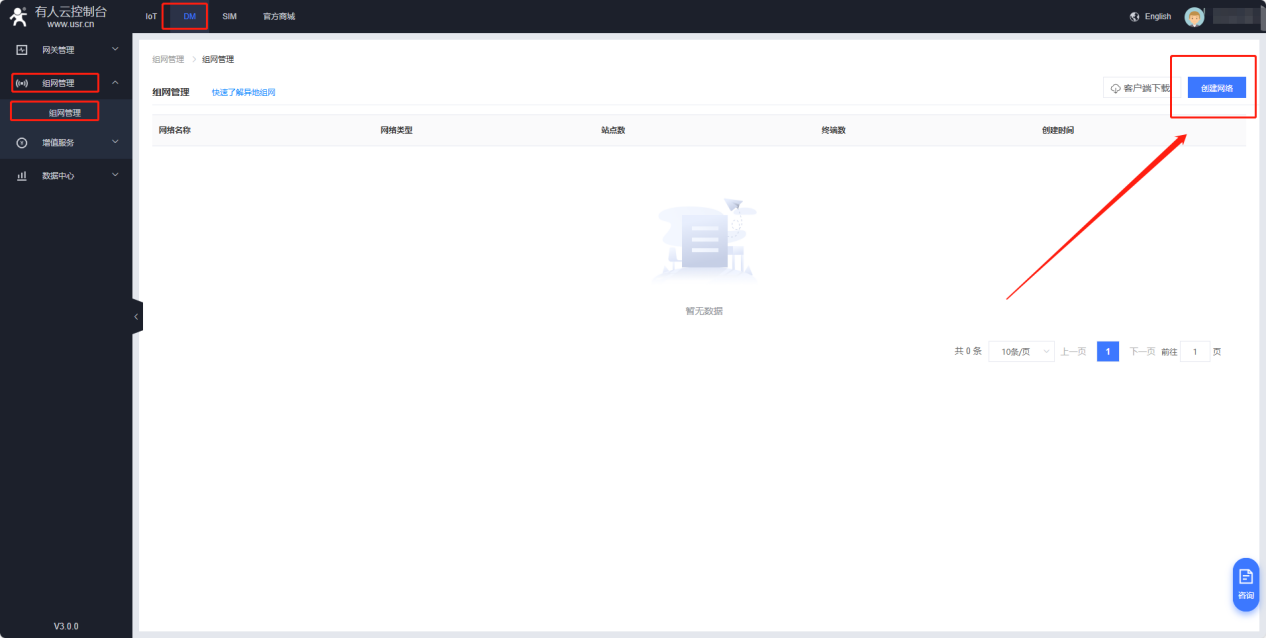

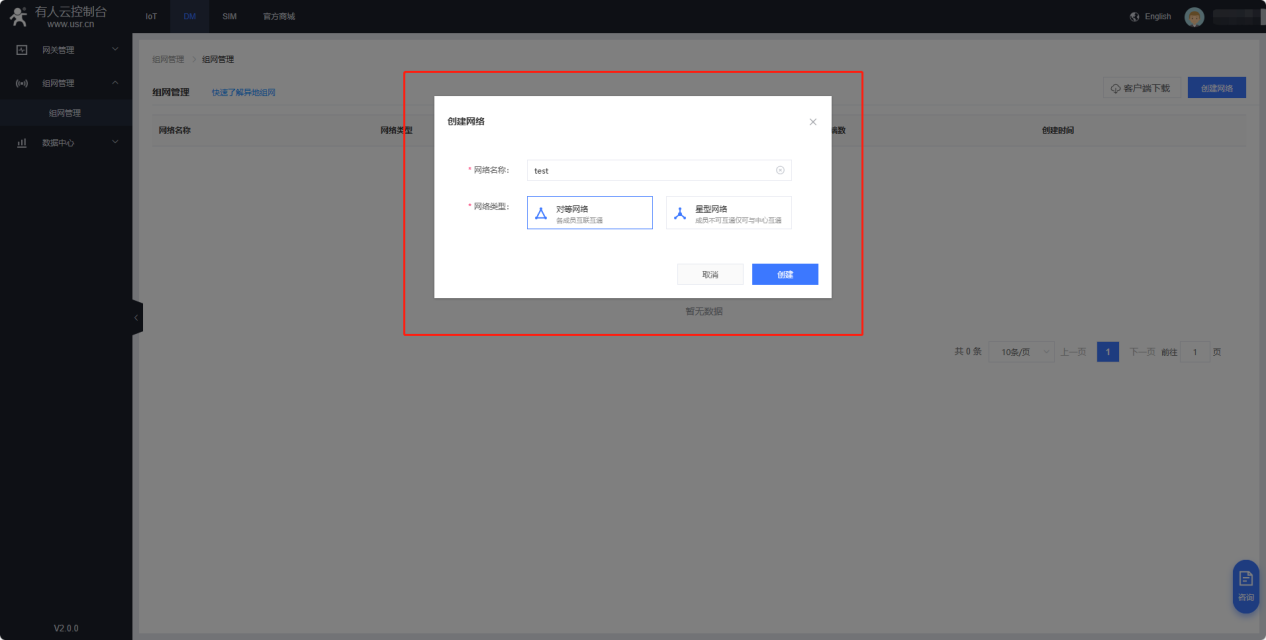

點擊右上角創建網絡。

網絡名稱自定義，這里選擇對等網絡，點擊創建。

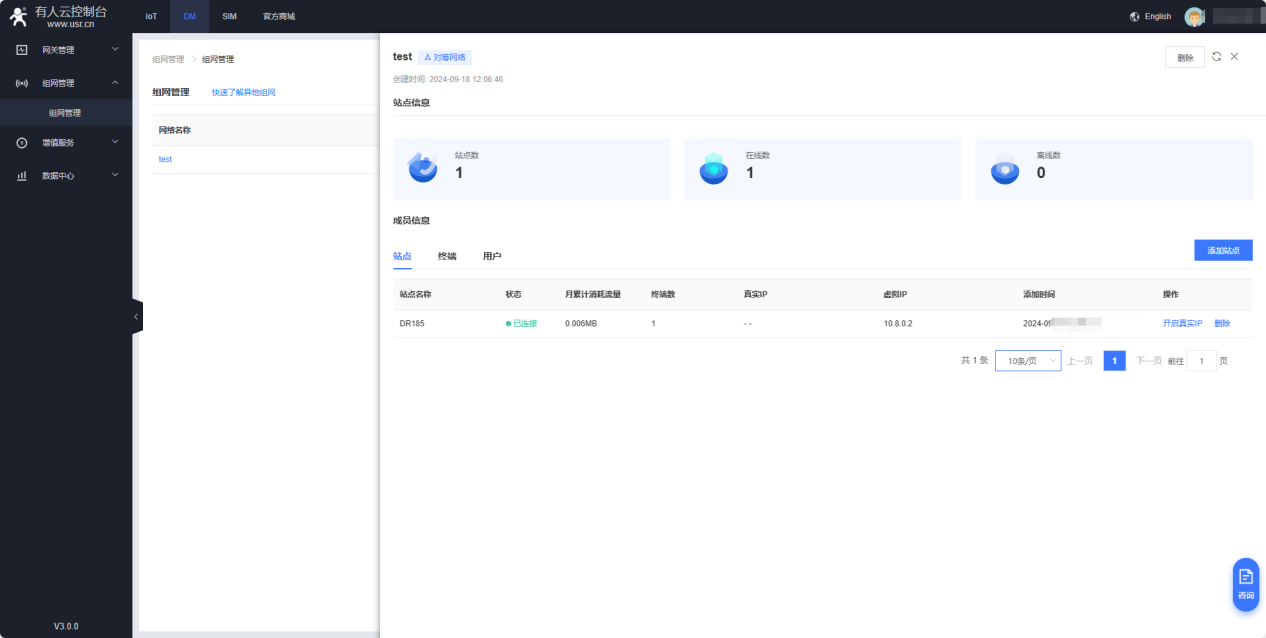

點擊添加站點，選擇DR185，點擊保存。

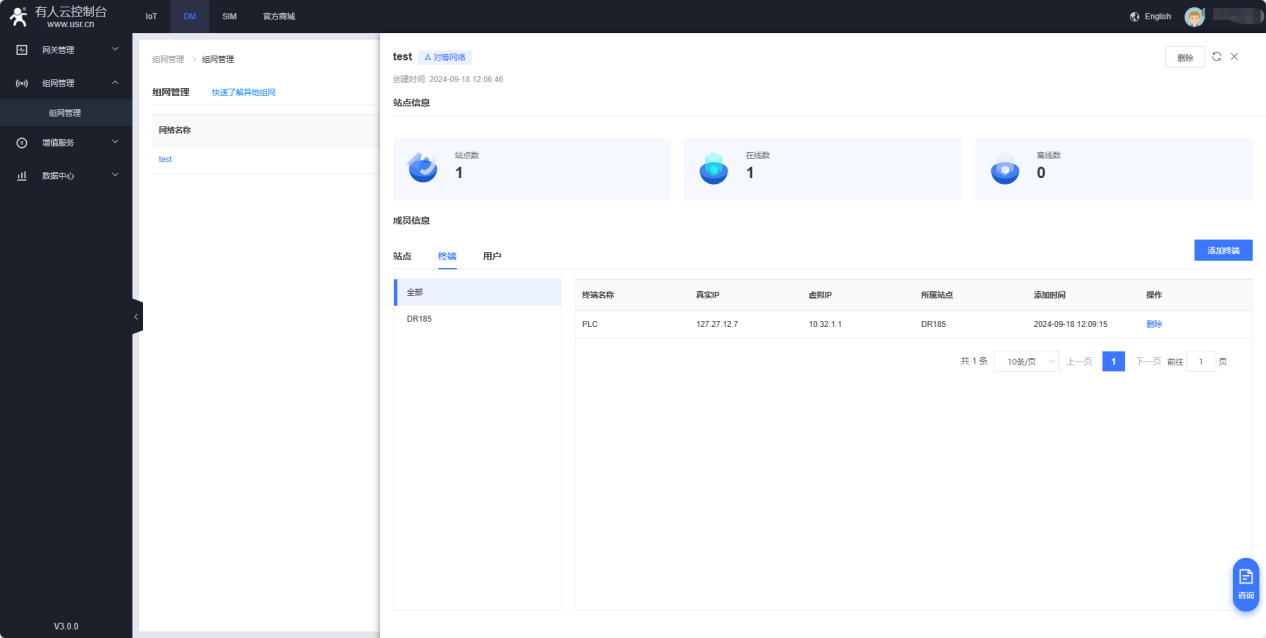

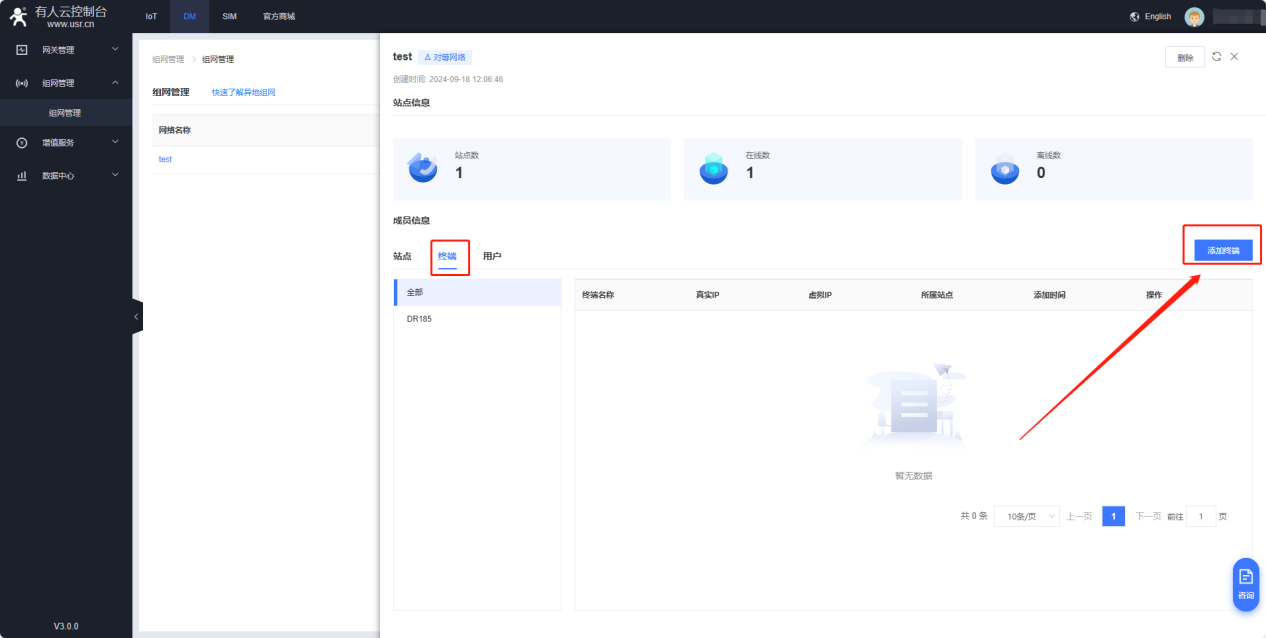

在終端界面，點擊添加終端。

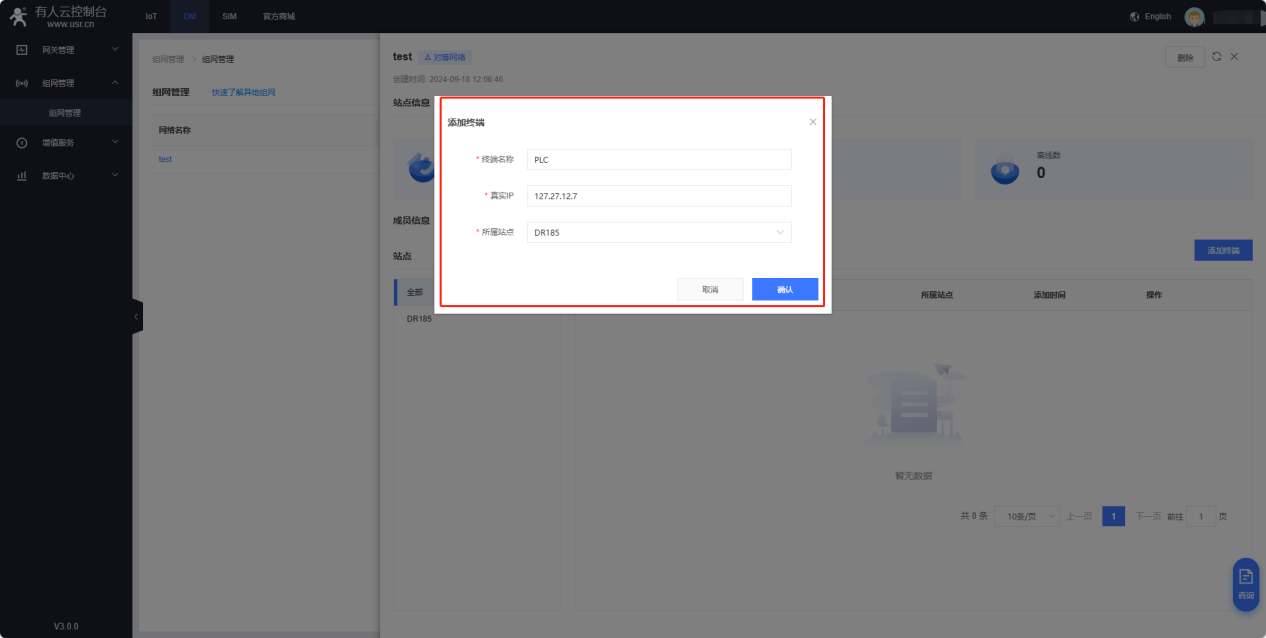

這里填寫PLC的IP。

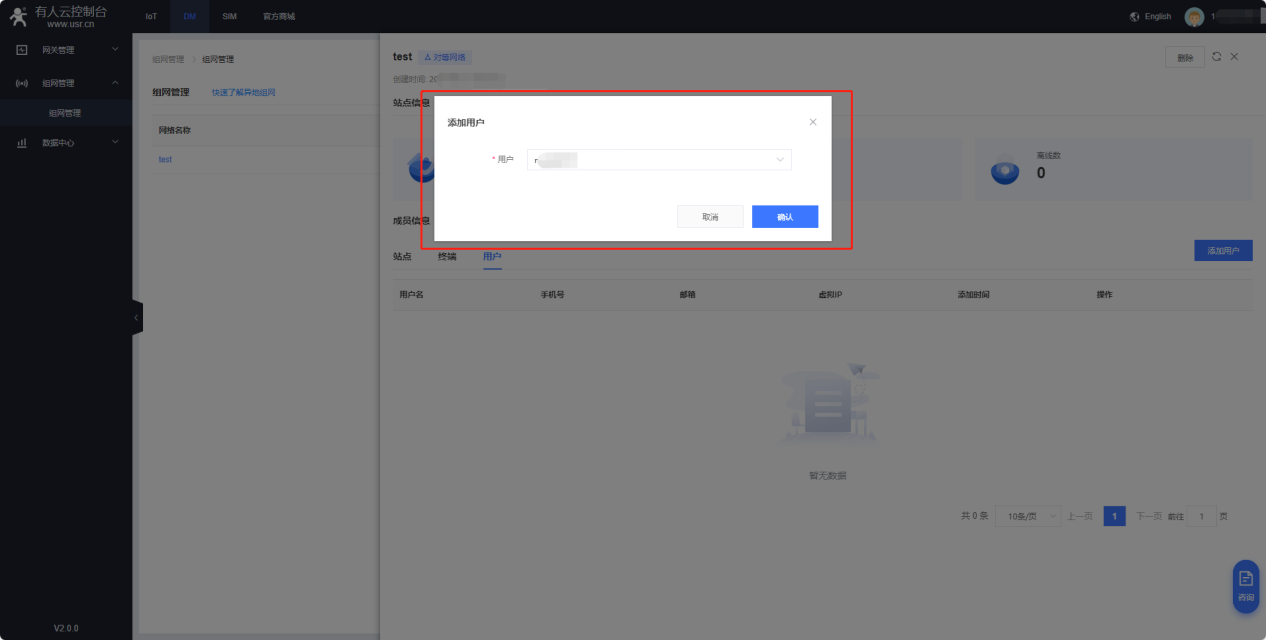

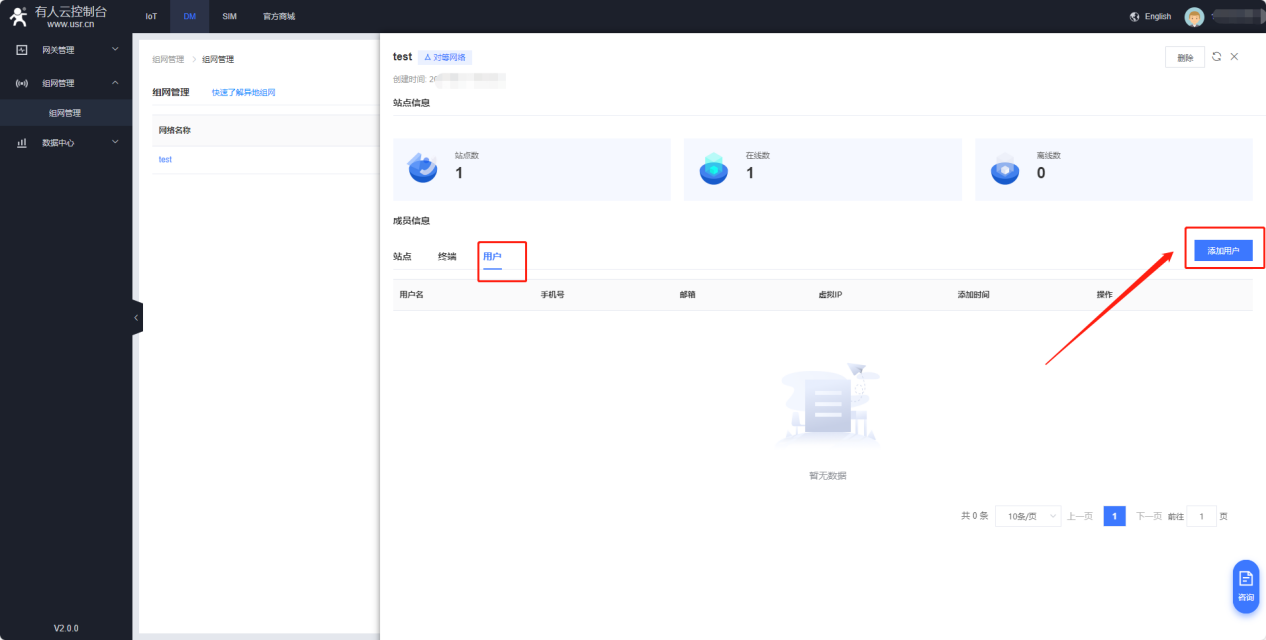

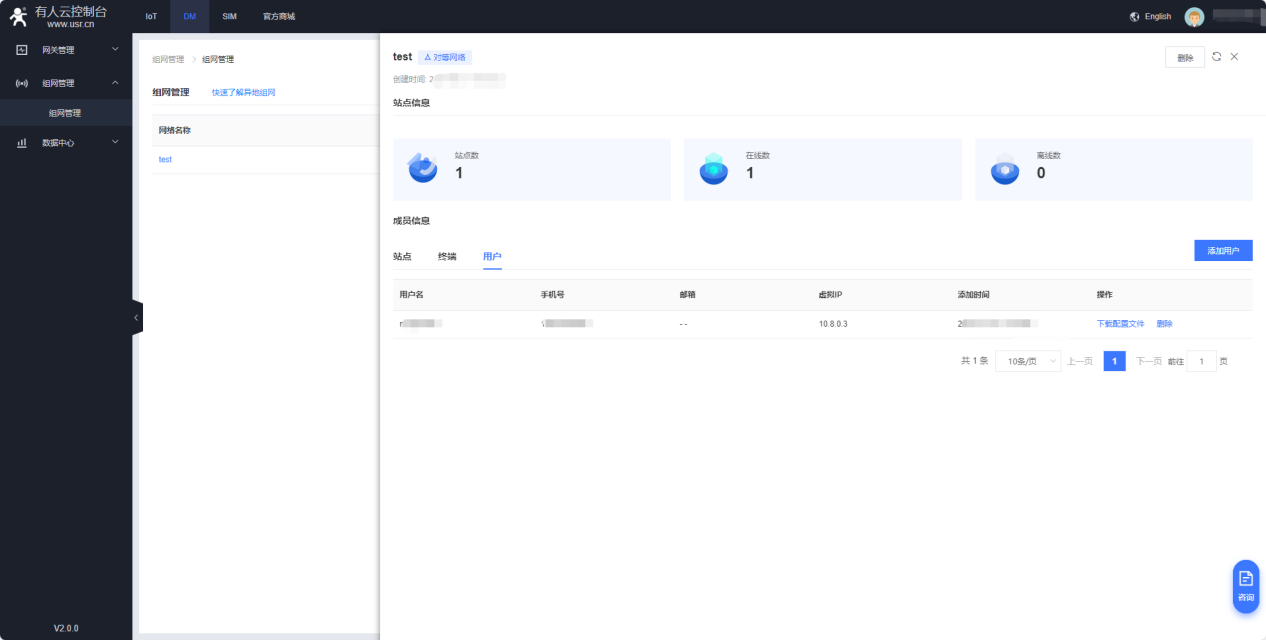

添加用戶。

下載并運行配置文件。

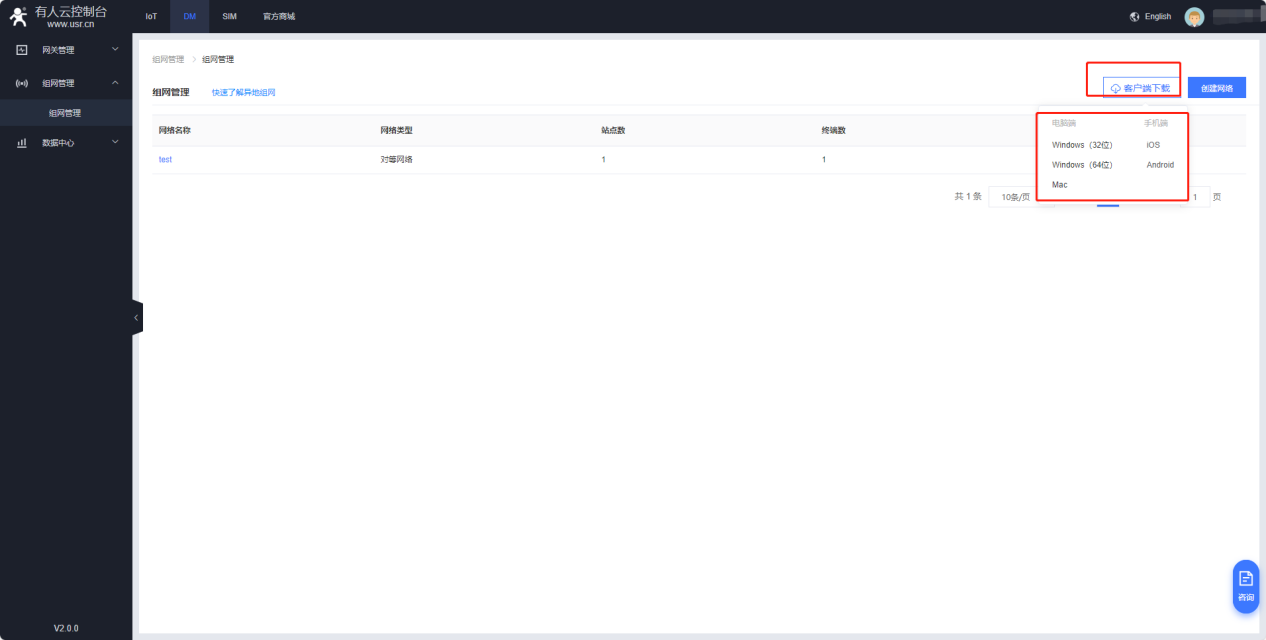

根據您的機型下載客戶端并安裝在 PC2上。

然后在用戶這里，點擊下載配置文件。

電腦導入配置。右擊這個小圖標，選擇導入--導入配置文件，然后再點擊連接。連接成功后圖標變?yōu)榫G色。

6、設置PLC

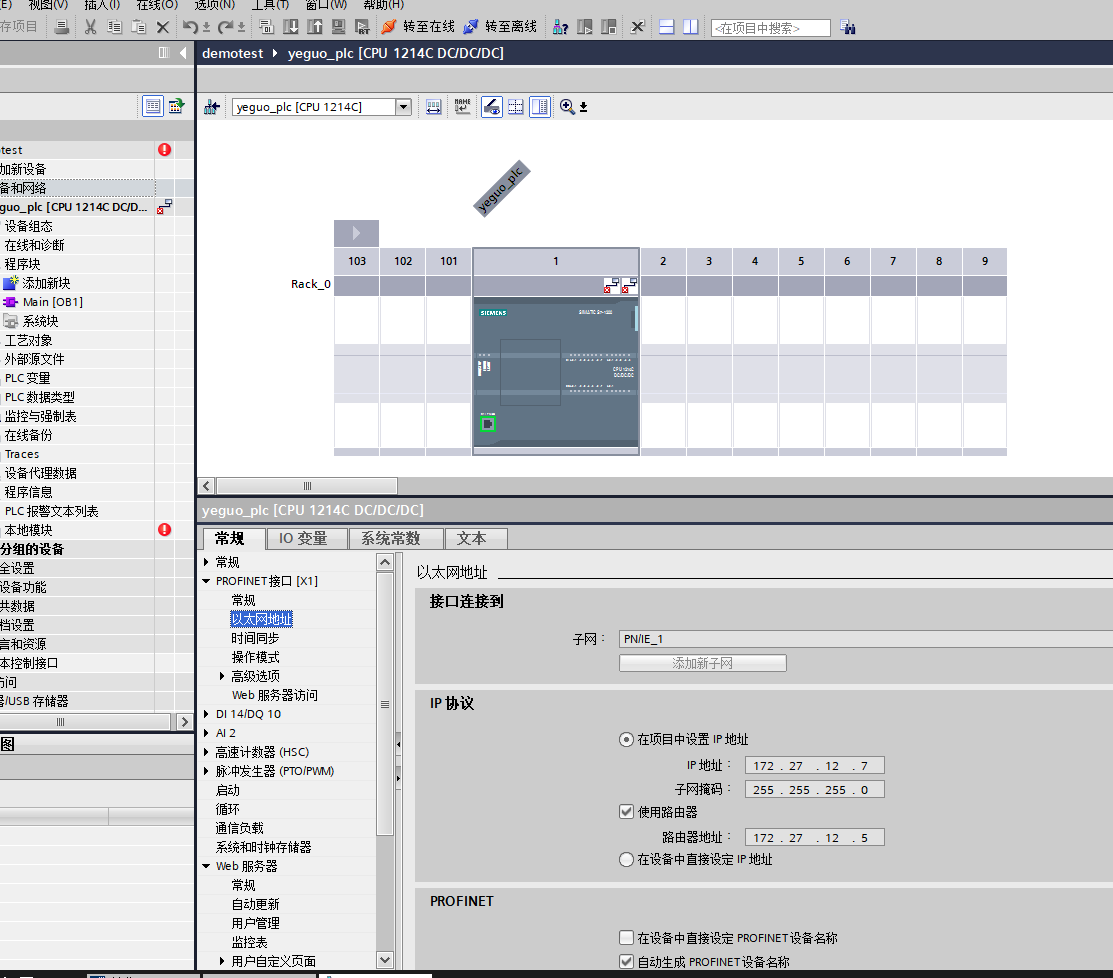

設置PLC的IP，路由器地址要設置為DR185的lan口IP。

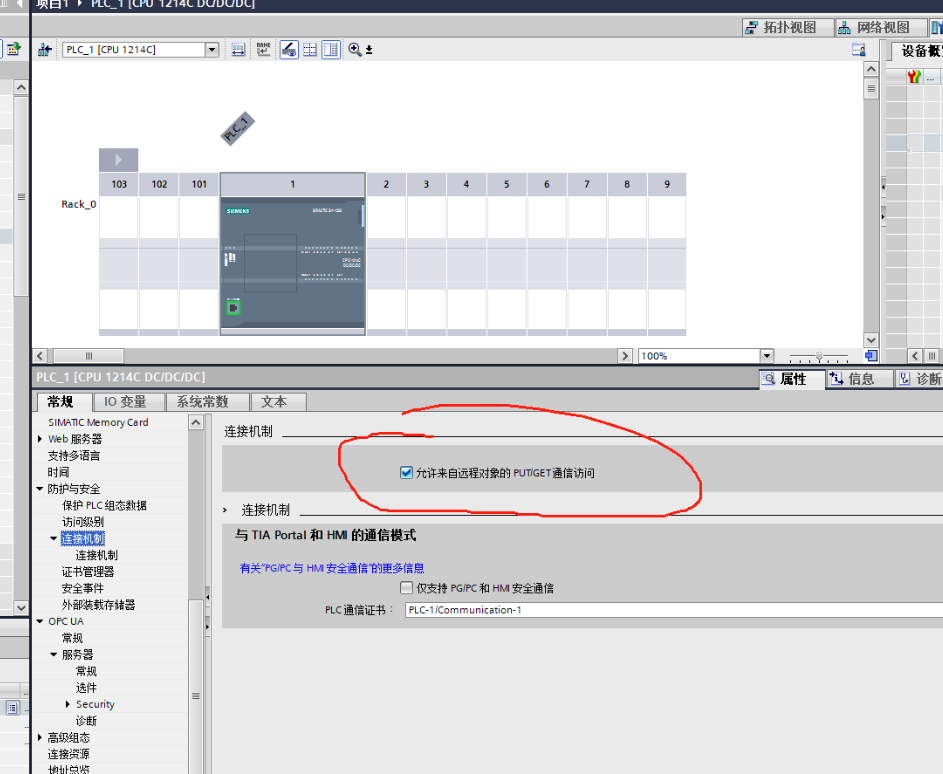

需要勾選允許來著遠程對象的PUT/GET通信訪問。

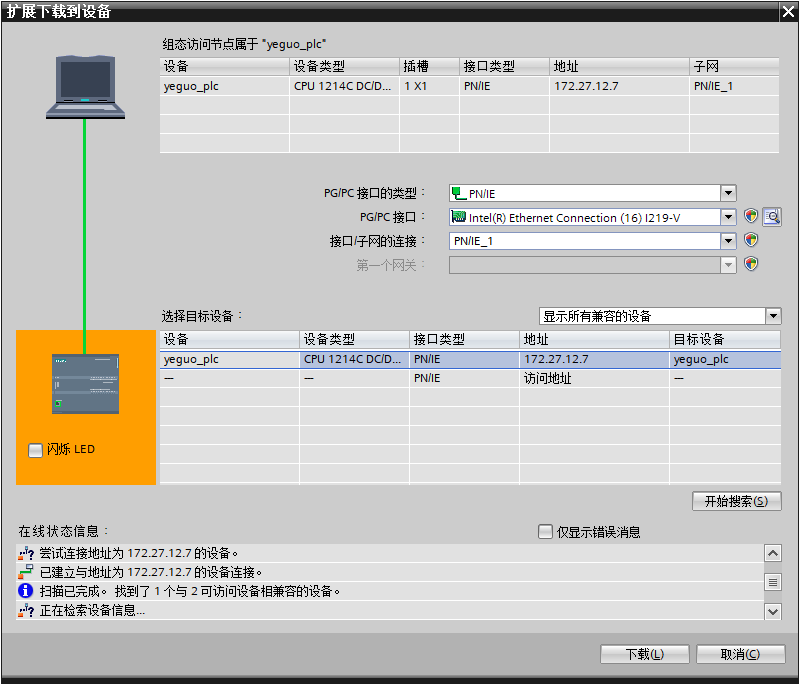

訪問時如圖選擇。

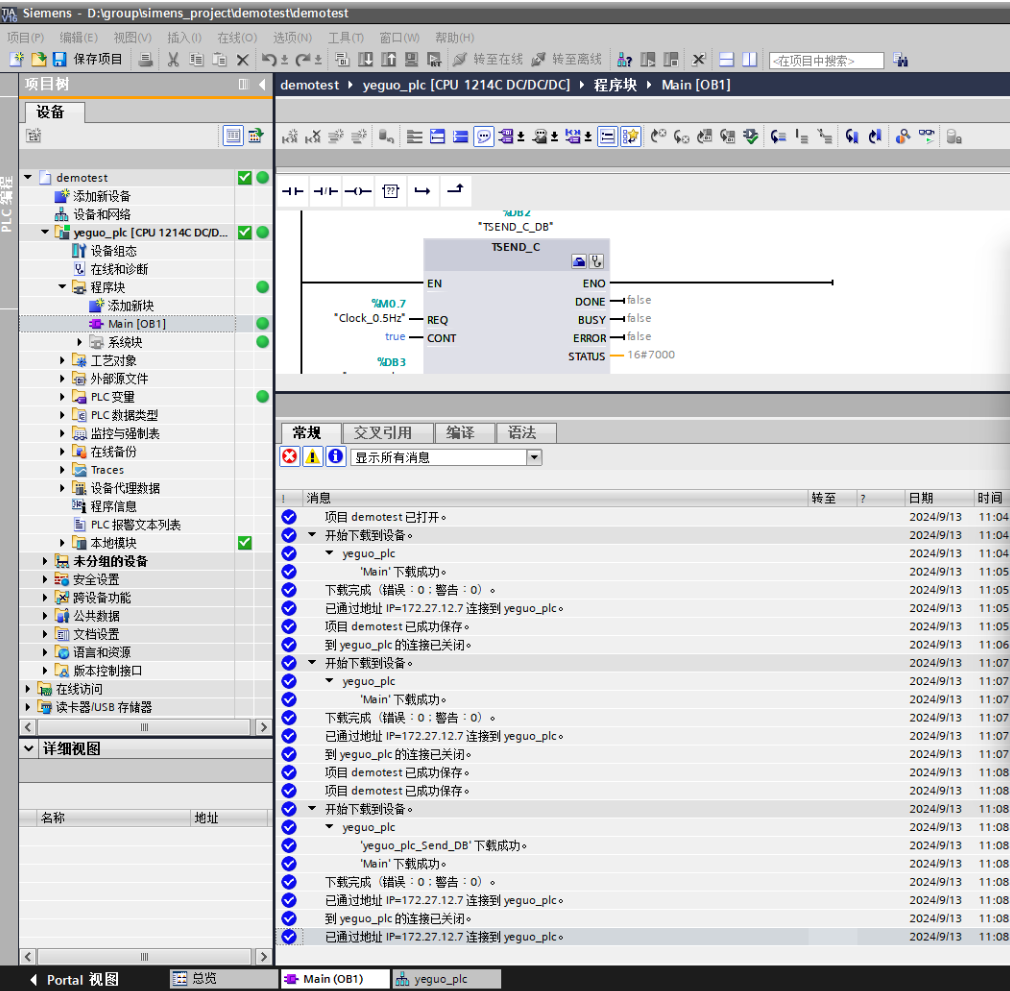

可以看到能正常下載程序。

編寫人：鞠思奇 編寫日期：2024-09-18
